Réparation de compteur moto : vingt symptômes expliqués avant le diagnostic
Compteur noir, écran illisible, aiguille folle, buée ou jauge fausse : identifiez les causes plausibles, puis confiez-nous le combiné à Reims ou par expédition suivie.
- Dépôt à Reims
- Expédition France
- Photos étudiées avant envoi
- Devis avant réparation
Lecture de panne
Un symptôme oriente les mesures, il ne désigne pas encore la pièce
Un compteur de moto moderne réunit alimentation protégée, microcontrôleur, mémoires, affichage, éclairage, actionneurs et communications avec le véhicule. Deux pannes visuellement identiques peuvent donc venir de composants très différents.

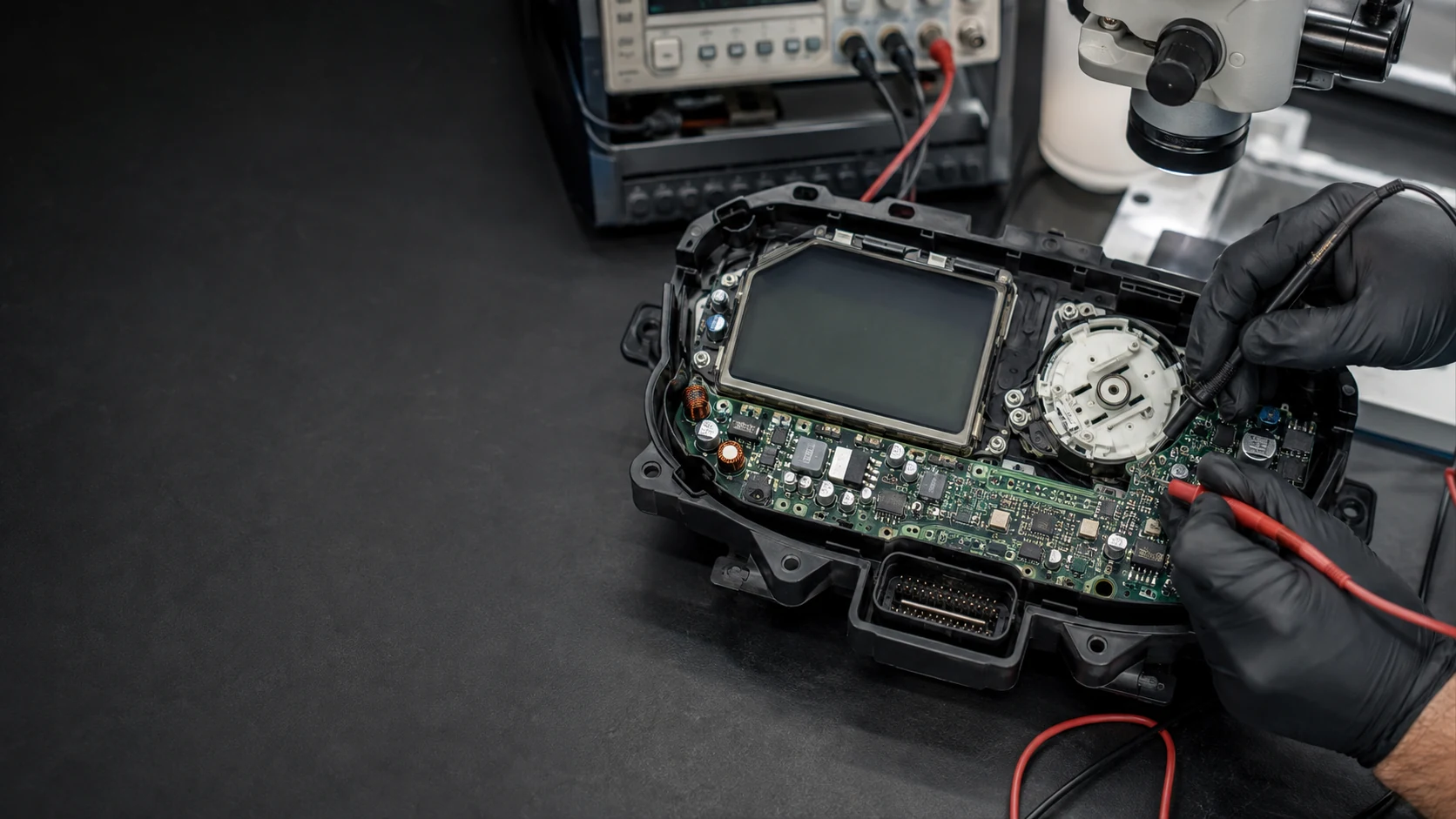

Notre rôle est de séparer la carte du reste de la moto : batterie, masse, régulateur-redresseur, capteur, faisceau, ABS ou calculateur. Nous documentons le symptôme, contrôlons les entrées puis avançons jusqu'au sous-ensemble réellement fautif.
Point de sécurité
Un compteur absent ou incohérent peut masquer vitesse et alertes importantes. Ne roulez pas si l'affichage nécessaire à une conduite sûre n'est plus fiable ; organisez le diagnostic ou le transport du véhicule.
Architecture du compteur
Ce que l'atelier contrôle pour cette famille de panne
Ces sous-ensembles sont des hypothèses de travail. Leur présence exacte dépend de la marque, de la génération et de la référence du combiné.
LCD, TFT et nappes
Alimentations de dalle, connexions, polarisation, contrôleur et chaîne de données.
Aiguilles et moteurs
Moteur pas à pas, pilote, mécanique et cohérence entre donnée reçue et position.
LED et rétroéclairage
Driver, chaînes de LED, diffuseurs, résistances et commande de luminosité.
CAN et signaux
Transceiver, lignes réseau, capteurs directs, masses et connectique du véhicule.
Mémoire d'origine
Sauvegarde et intégrité des données légitimes, sans modification frauduleuse du kilométrage.
Orientation interactive
Choisissez ce que vous voyez
Le résultat indique où commencer et ce qu'il faut nous transmettre. Il ne remplace ni une mesure sur la moto ni un diagnostic de la carte.
Aucun symptôme sélectionné
Choisissez la description la plus proche, même si votre panne n'est pas exactement identique.
Matrice complète
20 pannes de compteur moto, expliquées composant par composant
Chaque ligne relie l'observation à des causes plausibles et à une méthode de contrôle. Ouvrez le détail pour comprendre le raisonnement.
01
Aucun écran, aucun voyant et aucun balayage d'aiguille au contact.
Compteur totalement noir
Composants ou causes plausibles : Fusible, masse ou + après contact côté moto ; diode de protection, TVS, piste d'entrée, régulateur 5 V/3,3 V ou court-circuit côté compteur.
Pourquoi et comment contrôler +
Pourquoi : Le compteur reçoit une alimentation 12 V perturbée qu'il doit protéger puis convertir. Une entrée coupée ou un rail logique absent immobilise tout le système.
Contrôles d'atelier : Contrôle du fusible, des masses et tensions au connecteur, puis alimentation limitée en courant, recherche de court-circuit et mesure des rails sur établi.
02
Le combiné démarre normalement, coupe après quelques minutes et revient une fois refroidi.
Il fonctionne à froid puis s'éteint à chaud
Composants ou causes plausibles : Régulateur instable, condensateur fatigué, soudure fissurée, composant qui fuit à chaud ou protection thermique.
Pourquoi et comment contrôler +
Pourquoi : La température modifie les caractéristiques électriques et dilate les assemblages. Une panne marginale peut donc n'apparaître qu'après échauffement.
Contrôles d'atelier : Reproduction chronométrée, observation des consommations et rails, inspection microscope et sollicitation thermique localisée seulement si elle est pertinente.
03
L'écran s'éteint, affiche le logo ou remet l'heure à zéro lorsque le démarreur tourne.
Le compteur redémarre pendant le démarrage moteur
Composants ou causes plausibles : Batterie faible, chute de tension dans les câbles ou la masse, régulateur/redresseur, réserve d'énergie ou alimentation interne du compteur.
Pourquoi et comment contrôler +
Pourquoi : Le démarreur demande un fort courant. Une chute brève peut déclencher le reset du microcontrôleur si l'alimentation n'est plus régulée.
Contrôles d'atelier : Mesure de la batterie et de la tension au compteur pendant le lancement, contrôle des masses, puis essai du compteur avec un profil d'alimentation maîtrisé.
04
L'affichage ou les aiguilles coupent en roulant et reviennent en touchant le faisceau ou le boîtier.
Coupures sur bosses ou vibrations
Composants ou causes plausibles : Broche détendue, sertissage, connecteur oxydé, soudure fissurée, nappe ou piste fragilisée.
Pourquoi et comment contrôler +
Pourquoi : Les vibrations sollicitent les interfaces mécaniques. Une résistance de contact variable suffit à faire chuter une alimentation ou un signal.
Contrôles d'atelier : Contrôle visuel et mécanique sans forcer, mesure de continuité, inspection des broches et soudures, puis test de stabilité après reprise.
05
Des chiffres sont incomplets, des zones disparaissent ou reviennent sous pression.
Segments LCD manquants
Composants ou causes plausibles : Connexion élastomère dite zebra, nappe, pression de cadre, contacts contaminés ou pilote LCD.
Pourquoi et comment contrôler +
Pourquoi : Un LCD segmenté dépend de nombreux contacts à faible courant. Une mauvaise pression ou une interface vieillie peut interrompre seulement certaines lignes.
Contrôles d'atelier : Inspection du cadre et des contacts, contrôle de la nappe ou de l'élastomère et comparaison des défauts sans appuyer sur la dalle.
06
Le rétroéclairage peut être présent, mais aucune donnée exploitable n'apparaît.
LCD noir, blanc ou sans informations
Composants ou causes plausibles : Alimentation de dalle, nappe, connecteur, polarisation LCD, pilote d'affichage, microcontrôleur ou séquence de démarrage.
Pourquoi et comment contrôler +
Pourquoi : La lumière et l'image sont deux chaînes différentes. Un écran éclairé ne prouve pas que les tensions de dalle et les données vidéo arrivent.
Contrôles d'atelier : Mesure des alimentations d'affichage, inspection des liaisons et contrôle de l'activité logique sans remplacer la dalle au hasard.
07
L'image saute, se dédouble, présente des lignes colorées ou change avec la température.
TFT avec lignes, scintillement ou image instable
Composants ou causes plausibles : Nappe FPC, connecteur, alimentation de dalle, convertisseur, driver LED, mémoire graphique, processeur ou dalle endommagée.
Pourquoi et comment contrôler +
Pourquoi : Un TFT combine plusieurs rails et un flux de données rapide. Une liaison ou une tension marginale produit souvent des défauts visuels structurés.
Contrôles d'atelier : Documentation de la panne en vidéo, mesure des rails, inspection des nappes et recherche de corrélation thermique avant décision sur la dalle.
08
De la brume apparaît après la pluie, un lavage ou un changement de température.
Buée ou condensation sous la vitre
Composants ou causes plausibles : Joint, évent, fissure, collage de vitre, fermeture du boîtier ou humidité résiduelle.
Pourquoi et comment contrôler +
Pourquoi : Un boîtier peut respirer avec les variations de pression. Une étanchéité détériorée laisse entrer l'humidité, qui peut ensuite se condenser sur la zone froide.
Contrôles d'atelier : Recherche du chemin d'entrée, inspection des joints et de la carte, séchage contrôlé et contrôle d'oxydation avant refermeture.
09
Le compteur devient intermittent, affiche des voyants incohérents ou reste noir après exposition à l'eau.
Panne après pluie ou lavage
Composants ou causes plausibles : Oxydation, résidus conducteurs, électrolyse sous tension, connecteur humide ou fuite entre pistes fines.
Pourquoi et comment contrôler +
Pourquoi : Eau, ions et tension accélèrent la corrosion. Le dépôt visible n'est parfois que la partie extérieure d'une piste attaquée sous un composant.
Contrôles d'atelier : Ne plus alimenter, ouvrir selon faisabilité, cartographier les zones touchées au microscope, nettoyer puis mesurer les continuités et fuites.
10
Les informations restent visibles avec une lampe, mais le compteur est noir de nuit.
Plus aucun rétroéclairage
Composants ou causes plausibles : LED, chaîne série, driver de rétroéclairage, bobine, diode, transistor, commande de luminosité ou alimentation dédiée.
Pourquoi et comment contrôler +
Pourquoi : Le rétroéclairage possède son propre étage de puissance. Une seule LED ouverte peut interrompre une chaîne selon l'architecture.
Contrôles d'atelier : Vérifier la commande et les tensions du driver, tester les chaînes avec un courant limité et contrôler les composants de puissance.
11
Une zone est sombre, clignote ou présente une teinte différente du reste.
Éclairage faible, inégal ou d'une autre couleur
Composants ou causes plausibles : LED vieillie, diffuseur déplacé, soudure fissurée, courant de chaîne déséquilibré ou contamination optique.
Pourquoi et comment contrôler +
Pourquoi : Les LED évoluent avec la chaleur et le temps. Un diffuseur ou une seule source dégradée peut créer une tache très visible.
Contrôles d'atelier : Comparer les courants et tensions, inspecter LED et diffuseurs, puis remplacer avec des caractéristiques optiques et électriques cohérentes.
12
La vitesse ou le régime reste à une position, ne revient pas à zéro ou indique une valeur décalée.
Aiguille bloquée ou décalée
Composants ou causes plausibles : Moteur pas à pas, engrenage interne, axe contraint, aiguille repositionnée, pilote de moteur ou référence de zéro.
Pourquoi et comment contrôler +
Pourquoi : Le microcontrôleur commande un actionneur précis. Une friction mécanique ou une phase électrique absente fait perdre la position attendue.
Contrôles d'atelier : Observer l'auto-test, contrôler la liberté mécanique et les bobinages, puis le pilote et les signaux avant toute dépose d'aiguille.
13
Le compte-tours ou le compteur de vitesse oscille, tape en butée ou bouge sans rapport avec la conduite.
Aiguille qui saute ou part au maximum
Composants ou causes plausibles : Signal capteur perturbé, masse, CAN, alimentation, moteur pas à pas, pilote ou soudure intermittente.
Pourquoi et comment contrôler +
Pourquoi : L'indication dépend à la fois de la donnée reçue et de l'actionneur. Il faut séparer une information fausse d'un mouvement mal exécuté.
Contrôles d'atelier : Comparer la donnée de diagnostic au mouvement, vérifier l'entrée ou le réseau, puis commander l'actionneur sur banc si la référence le permet.
14
L'écran, le régime et les voyants fonctionnent mais la vitesse ne s'affiche plus.
Vitesse à zéro, reste du compteur normal
Composants ou causes plausibles : Capteur de roue ou de boîte, faisceau, connecteur, couronne ABS, calculateur ABS, message CAN ou entrée du compteur.
Pourquoi et comment contrôler +
Pourquoi : Sur certaines motos la vitesse arrive directement d'un capteur ; sur d'autres elle transite par l'ABS ou le réseau. Le compteur n'est donc pas toujours fautif.
Contrôles d'atelier : Lire les données disponibles, contrôler capteur et câblage, identifier l'architecture du modèle puis vérifier l'entrée du compteur.
15
Un ou plusieurs boutons ne répondent plus, répondent seuls ou exigent une forte pression.
Boutons de menu ou remise à zéro inactifs
Composants ou causes plausibles : Microrupteur, membrane, tige mécanique, piste, oxydation, résistance de lecture ou entrée microcontrôleur.
Pourquoi et comment contrôler +
Pourquoi : La commande traverse souvent une longue pièce mécanique avant un petit contact. Usure, humidité ou déformation peuvent empêcher une pression franche.
Contrôles d'atelier : Contrôler la course mécanique, mesurer le contact et la ligne de lecture, nettoyer ou remplacer l'organe réellement défectueux.
16
Le connecteur chauffe, tient mal ou montre une broche sombre, verte ou reculée.
Broches noircies, vert-de-gris ou connecteur lâche
Composants ou causes plausibles : Sertissage faible, infiltration, courant excessif, broche détendue, verrouillage cassé ou soudure de connecteur fissurée.
Pourquoi et comment contrôler +
Pourquoi : Une résistance de contact crée de la chaleur ; la chaleur augmente encore la résistance. La panne peut impliquer le faisceau et le connecteur du compteur.
Contrôles d'atelier : Ne pas ponter au hasard, inspecter les deux côtés, mesurer la chute de tension sous charge et traiter broche, sertissage et soudure ensemble.
17
Le totalisateur affiche ERROR ou des tirets, l'heure se réinitialise, ou les paramètres ne sont plus mémorisés.
Kilométrage en tirets, erreur ou réglages perdus
Composants ou causes plausibles : Alimentation permanente, mémoire EEPROM/Flash, bus I²C/SPI, corruption après chute de tension, microcontrôleur ou appairage constructeur.
Pourquoi et comment contrôler +
Pourquoi : Selon la référence, des données sont conservées dans une mémoire dédiée ou interne et peuvent être contrôlées par plusieurs calculateurs.
Contrôles d'atelier : Vérifier d'abord les alimentations, lire les défauts, sauvegarder les données accessibles et préserver exclusivement les informations d'origine du véhicule.
18
L'outil ne dialogue pas avec le compteur, plusieurs valeurs manquent ou le combiné affiche une erreur réseau.
Erreur CAN ou compteur sans communication
Composants ou causes plausibles : CAN-H/CAN-L, transceiver CAN, terminaison, alimentation logique, masse, connecteur, court-circuit réseau ou autre calculateur perturbateur.
Pourquoi et comment contrôler +
Pourquoi : Le transceiver relie le microcontrôleur au bus différentiel. Une alimentation absente ou une ligne chargée peut isoler le compteur sans condamner son processeur.
Contrôles d'atelier : Mesurer les lignes hors tension et sous tension avec méthode, vérifier l'activité du bus, l'alimentation du transceiver et isoler les branches selon le schéma du véhicule.
19
La réserve s'allume trop tôt, la jauge reste pleine/vide ou varie brutalement.
Jauge à essence fausse ou bloquée
Composants ou causes plausibles : Flotteur et piste résistive, faisceau, masse capteur, connecteur, filtrage d'entrée, convertisseur analogique ou donnée CAN.
Pourquoi et comment contrôler +
Pourquoi : La jauge transforme une résistance ou une donnée réseau en indication amortie. Un faux contact peut ressembler à un réservoir vide.
Contrôles d'atelier : Comparer la valeur du capteur aux spécifications du modèle, contrôler le faisceau, puis l'entrée et le traitement du compteur.
20
Un témoin moteur, clignotant, plein phare, ABS ou neutre ne suit plus l'état réel.
Voyant absent ou allumé en permanence
Composants ou causes plausibles : Capteur ou contacteur, calculateur, message CAN, entrée discrète, transistor de commande, LED, résistance ou piste.
Pourquoi et comment contrôler +
Pourquoi : Selon le témoin, le compteur reçoit une tension directe, une mise à la masse ou un message réseau. Le même symptôme peut donc avoir plusieurs origines.
Contrôles d'atelier : Identifier la source du témoin, lire les défauts quand c'est possible, mesurer le signal au connecteur puis tester l'étage LED concerné.
Méthode atelier
Six étapes pour ne pas remplacer au hasard
Le niveau d'essai dépend de la documentation disponible et de ce que le compteur peut reproduire hors de la moto.
Qualification
Référence, historique, vidéo et conditions exactes de la panne.
Contrôles véhicule
Alimentations, masses, capteurs et réseau à vérifier avant dépose.
Inspection
Connecteur, étanchéité, corrosion, soudures et traces thermiques au microscope.
Mesures
Consommation, rails, protections, signaux et sous-ensemble lié au symptôme.
Réparation
Composant, piste, liaison ou mécanique repris uniquement après confirmation.
Validation
Répétition du défaut initial, stabilité et compte rendu des limites de test.
Toutes générations
Analogique, LCD segmenté ou TFT couleur
Nous étudions les compteurs de roadster, trail, sportive, routière, scooter, moto ancienne ou électrique. Honda, Yamaha, Kawasaki, Suzuki, BMW Motorrad, Ducati, Triumph, KTM, Harley-Davidson, Aprilia, Piaggio, Vespa et Moto Guzzi sont des exemples, pas une liste fermée.
La possibilité de réparation dépend surtout de la référence, de l'accès au circuit, des dégâts, des pièces et des tests réalisables. Envoyez l'étiquette avant de déposer ou d'expédier.
Depuis toute la France
Expédier un compteur sans abîmer la vitre, les aiguilles ou le connecteur
- Demandez l'accord. Envoyez référence, photos et symptôme ; attendez la confirmation et le numéro de dossier.
- Ne posez rien sur la face. Protégez la vitre par un espace rigide, sans pression sur les aiguilles ou la dalle.
- Immobilisez le boîtier. Enveloppez-le, calez-le au centre d'un carton solide et protégez les connecteurs.
- PCB nue : antistatique. Utilisez un sachet ESD avant le calage ; ne plantez pas la carte dans de la mousse ordinaire.
- Envoi suivi. Placez les coordonnées et la référence du dossier dans le colis, puis conservez le suivi.
Étude du dossier
Décrivez le compteur avant de l'envoyer
Nous vérifions si la référence et le symptôme correspondent à nos moyens. Le diagnostic peut être gratuit ou payant selon la difficulté ; s'il est payant, il est annoncé avant et déduit de la facture si la réparation est acceptée.
- Aucune réparation sans accord
- Dépôt à Reims ou expédition suivie
- Données d'origine préservées
- Retour clair si la panne semble extérieure
Questions fréquentes
Avant le dépôt ou l'expédition
Pouvez-vous réparer toutes les marques de moto ?+
Nous étudions les compteurs Honda, Yamaha, Kawasaki, Suzuki, BMW Motorrad, Ducati, Triumph, KTM, Harley-Davidson, Aprilia, Piaggio, Vespa, Moto Guzzi et d'autres marques selon la référence, l'état, les pièces et les moyens de test. Une marque citée n'est pas une garantie automatique de réparabilité.
Puis-je envoyer le compteur depuis une autre région ?+
Oui. Faites d'abord une demande avec photos, référence et symptômes. Après accord, protégez la vitre, immobilisez le boîtier dans un carton rigide et utilisez un envoi suivi avec la référence de dossier.
Le diagnostic est-il gratuit ?+
Il peut être gratuit ou payant selon la référence, la difficulté, le temps de recherche et les essais nécessaires. S'il est payant, son montant est annoncé avant l'étude et déduit de la facture lorsque la réparation proposée est acceptée.
Faut-il envoyer les clés ou la moto ?+
Pas systématiquement. Certains compteurs se testent sur établi ; d'autres exigent la moto, un calculateur associé, une clé ou des mesures sur le faisceau. Nous vous indiquons quoi fournir après qualification.
Modifiez-vous le kilométrage ?+
Non. Nous ne réalisons pas de réduction de kilométrage ni de modification destinée à tromper. Une intervention mémoire vise uniquement la conservation ou la restauration traçable des données légitimes d'origine.
Que dois-je envoyer pour une première estimation ?+
Une photo nette de face, une photo de l'étiquette et du connecteur, marque, modèle, année, référence, vidéo du défaut si intermittent, contexte d'apparition et contrôles déjà réalisés.
